Введение
История создания приспособления для бесшумной стрельбы
Огнестрельное оружие существует уже несколько веков, и к его “громогласности” в разные периоды развития военного искусства относились поразному. “Музыка боя” традиционно складывалась из канонады, дыма и пламени выстрелов и считалась даже положительным качеством, так как оказывала огромное устрашающее воздействие на противника. В истории известны факты, когда одним ружейным залпом, изрыгающим пламень, гром и клубы дыма, покоряли целые народы Нового Света. Это один из аспектов боя.
Представим другую картину. Группа в тылу врага, вооруженная автоматами с глушителями, может избежать потерь при непредвиденной встрече с патрулем противника, она не рискует при стрельбе привлечь внимание других вражеских подразделений, которые могли прийти на помощь. А насколько это парализует сознание, когда наблюдаете, как товарищи падают в крови, но выстрелов не слышно и не видно противника, невозможно понять откуда ведется огонь. Первыми проблемой подавления звука выстрела озадачились артиллеристы, т.к. вначале ХХ в широко применялся метод звуковой засечки артиллерийских позиций и контрбатарейная борьба.
Интересен тот факт, что одним из первых конструкторов приспособлений для бесшумной стрельбы был Хайрам Стивен Максим и Хайрам Перси Максим - сыном создателя знаменитого пулемета Максим. Ими были получены патенты на изобретения глушителей в 1908, 1909 и 1910 годах, и в 1910 году была создана фирма для серийного выпуска этих устройств. Началось промышленное производство самого совершенного варианта глушителя. Глушители даже продавались частным порядком в разных странах, включая Россию (Правда, только до 1917 года). Большое научно-практическое значение в развитие бесшумного оружия сделали братья Митины. Советские партизаны, разведывательно-диверсионные группы РККА и НКВД в тылу немецких войск успешно применяли во время Великой Отечественной войны снайперский вариант трехлинейной винтовки Мосина с прибором "Брамит". Этих приборов выпускалось по несколько тысяч штук ежемесячно. Совершенствуя технические возможности оружия, конструктора сталкиваются с проблемой, что выигрывая в одном качестве, ухудшаешь другие параметры.
Задача прежде стоит в том, что необходимо найти какую золотую середину и создавать оружие которое бы строго соответствовало тактикотехническому заданию. Свое несколько корявое название «снижатель» получил потому, что он действительно лишь несколько снижает громкость выстрела, но главное его достоинство - рассеивание звука, делающее определение позиции стрелка довольно непростым занятием. Кроме этого, применение этого устройства позволяет командиру легко управлять бойцами голосом, а при стрельбе в помещениях звук выстрела не так оглушает самого солдата.
Современное бесшумное оружие - это, как правило, автоматическое оружие. Исходя, из этого никуда нельзя в полной мере деться от звука действия самого механизма оружия: удар курка по ударнику и ударника по капсюлю, лязг подвижных частей автоматики при перезаряжании оружия, удары затвора о ствол и затыльник. При стрельбе ночью на открытой местности звук соударяющихся металлических частей хорошо слышен на расстоянии 50 метров. Поэтому в специальных случаях пользуются однозарядным неавтоматическим оружием, с ручным перезаряжанием.
Существующее огромное количество конструкций глушителей полностью не в состоянии ликвидировать звук выходящих при выстреле пороховых газов, но, только зная недостатки и слабые стороны этих приборов, можно говорить о совершенствовании. Так, что поле деятельности безгранично. К минусам приборов бесшумной стрельбы можно отнести в первую очередь то, что со временем нарушается соосность канала ствола и канала для прохождения пули в самом устройстве, это ведет к тому, что сначала теряется эффективность ПБС, а в последующем он просто выходит из строя. Если же в конструкции используются тонкостенные элементы, они постепенно выгорают, что так же негативно сказывается на эффективности ПБС, особенно это заметно в интегрированных глушителях автоматического оружия, при ведении высокого темпа огня.
Другими словами любой прибор бесшумной стрельбы вещь замечательная, но, к сожалению, недолговечная. Применение же дорогостоящих материалов, незначительно продлевая жизнь приборов, приводят к удорожанию последнего и повышению его массы. Применение современных материалов, способных быстро нагреваться и остывать значительно бы решило эту проблему. Иногда расширительные камеры частично заполняют теплопоглощающим материалом – мелкой алюминиевой сеткой или просто стружкой, медной проволокой. Нагревая их, газы охлаждаются активнее. Но эти наполнители сложно очищать от порохового нагара, и их приходится периодически менять. На эффективность глушения влияет также материал самих перегородок: например, замена стальных на алюминиевые, более теплопроводные, дает заметное снижение громкости.
Решить эту проблему возможно также применив охлаждающие жидкости или газы, но нельзя забывать, что прибор предназначен, прежде всего, для ведения боевых действий, притом в различных климатических условиях. Делаются попытки покрыть детали композитными материалами. Помимо снижения давления применяется еще один способ сделать стрельбу бесшумной, изменить частоту звука. Вначале преследовалась цель изменить частоту звука выстрела, так что бы этот звук стал напоминать любой другой, но не звук вырывающихся пороховых газов, однако идея развилась и получила еще более интересный вид. Так целью таких глушителей стало не удержание и торможение пороховых газов, а путем создания потоков и завихрений, с использованием камер различного объема, колеблющихся элементов и прочего понижение частоты звука выстрела до пределов неслышимых человеческим ухом.
Есть примеры, когда при настройки внутренних конусов приборов, звук выстрела превращается в звук музыкального инструмента. Проблема состоит в очень большой точности настройки, и в сохранение этих настроек при ведении боевых действий. Настройки данного прибора будут зависеть от внешних условий (температура, давление и влажность воздуха). Таким образом, подобные ПБС это не отдельные устройства, а скорее еще один виток развития приборов бесшумной стрельбы. Одна из составляющих звука выстрела - это звук работы автоматики оружия.
Такая проблема имеет множество решений, но, ни одно из них не может полностью избавить от звука движущихся внутри частей оружия. Предполагается, применять самые разнообразные системы подавления звука, вплоть до того, что все движения происходят в звукоизолированном отсеке, что естественно налагает свой отпечаток на сложность обслуживания таких моделей, видимо поэтому, они остаются только опытными образцами. Есть даже такие экзотические варианты, когда подвижные части плавают в жидкой среде, но в основном погашение звука автоматики достигается тем, что ставятся всевозможные уплотнители, применяются композиционные материалы, которые хотя бы избавляют от лязга соприкасающихся между собой деталей.
Естественно все это со временем изнашивается и звук усиливается, но с другой стороны работа автоматики не настолько громка, что бы безошибочно определить местоположение источника звука, ну а на больших дистанциях звук работы оружия просто не будет слышен. Одно из направлений развития приборов это наращивание числа камер и усложнением их конфигурации, совершенствование конструкций идет самыми разными путями. Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его располагают эксцентрично – ось прибора значительно ниже оси ствола. Но, разумеется, канал для прохода пули должен быть строго соосен со стволом, ибо даже при легком ее касании о внутренние перегородки резко снижается кучность огня. А ослабление узла крепления корпуса устройства на оружии вообще может привести к стрельбе через его переднюю стенку, что соответственно приведет к поломке оружия. Смею предложить, как мне кажется очень разумное дополнение в данное решение. Предлагаю работу пороховых газов направить на вращение турбинки, которая своим вращением вызывала бы охлаждение газов и при определенном расположением отверстий или наклона оси турбинки уменьшала отдачу и увод оружия при стрельбе очередями.
Особенности следообразования на пулях и гильзах при стрельбе из оружия, укомплектованного приборами бесшумной стрельбы расширительного типа
В качестве объектов исследования при производстве судебно-баллистических экспертиз нередко встречаются оружие с приборами бесшумной стрельбы (ПБС), а также пули и гильзы, стрелянные из такого оружия. В криминалистической литературе по данному вопросу имеется существенный пробел, отсутствуют методические рекомендации по исследованию огнестрельного оружия с глушителем в ходе проведения судебно-баллистических экспертиз.
В статье авторы рассматривают особенности образования следов на пулях и гильзах при стрельбе из огнестрельного оружия с глушителем расширительного типа для ряда конкретных конструкций.
В ходе работы была изучена материальная часть огнестрельного оружия с глушителем; осуществлен экспериментальный отстрел с ПБС и без него с целью получения стреляных пуль и гильз; проведено сравнительное исследование следов на них.
1. Исследование двух комплектов «оружие + глушитель»:
а) самодельного нарезного 9-мм пистолета-пулемета с глушителем промышленного производства;
б) переделанного (перестволенного) из газового нарезного 6,35-мм пистолета с глушителем самодельного изготовления.
В комплектах глушитель крепится на стволе с помощью резьбового соединения. Крепление - фиксированное, жесткое, исключающее вращение или качание ПБС на стволе. Глушитель и канал ствола оружия соосны.
В обоих комплектах глушители имели различные по свойствам резиновые шайбы-вкладыши, внутренний диаметр которых был меньше диаметра ведущих частей пуль.
Из каждого комплекта были проведены две экспериментальные серии выстрелов (по десять выстрелов - в каждой). В одной серии оружие отстреливалось с ПБС, в другой - без него.
При сравнении признаков в следах на пулях, выстреленных из оружия с глушителем и без него, существенных различий в их отображении обнаружено не было, что объясняется несколькими причинами:
1) соосностью канала ствола оружия и глушителя, что позволяет пуле пролетать длину глушителя, не касаясь стенок корпуса;
2) особенностями механизма действия пороховых газов и предпульного столба воздуха на преграду при выстреле. Часть газов и предпульный столб воздуха опережают движение пули внутри ПБС и раздвигают стенки их вкладыша; в результате она преодолевает вкладыш, фактически не контактируя с ним;
3) свойствами материала вкладышей, в частности эластичностью, резины. Установлено, что ее свойства практически не оказывают влияния на процесс следообразования. Пожалуй, единственным требованием, предъявляемым к свойствам резины вкладыша, является обеспечение минимального порога эластичности.
Таким образом, признаки в следах на пуле, образованных каналом ствола оружия исследуемых конструкций, при прохождении пулей глушителя не изменяются.
На основании полученных результатов были сделаны следующие выводы:
глушитель в таких комплектах оружия не отождествляется, поскольку не оставляет следов на выстреленных пулях;
идентификация оружия по следам на пулях, выстреленных из ствола с глушителем, может быть осуществима и без него.
2. Исследование 5,45-мм автомата модели АКС-74У, самодельно собранного из заводских узлов и деталей, в комплекте с глушителем самодельного изготовления.
В комплекте глушитель жестко крепится на стволе с помощью резьбового соединения, но его положение строго не фиксируется (как, например, у штатного для АКС-74У пламегасителя), так как корпус ПБС не доходит до конца посадочного места на стволе.
Продольная ось глушителя находится под небольшим углом по отношению к оси канала ствола оружия.
Были проведены три экспериментальные серии выстрелов (по десять выстрелов - в каждой). В двух из них отстреливалось оружие с ПБС, но при различных положениях глушителя на стволе, в третьей - без ПБС.
Изучение следов на пулях, выстреленных из комплекта (АКС-74У+ПБС), показало, что несоосность глушителя и канала ствола оружия обусловливает контакт следовоспринимающей поверхности пули с выходным отверстием в металлическом корпусе глушителя. В результате происходит уничтожение части следов канала ствола на пуле и образование на их месте новых - от глушителя.
Визуально следы глушителя представляют собой следы скольжения, расположенные параллельно или под некоторым углом к следам полей нарезов. Дифференциация их из общей следовой картины на ведущих поверхностях пуль затруднений не вызывает. Локализация участка контакта относительно соответствующих признаков канала ствола на пулях (в рамках отдельной экспериментальной серии) - устойчивая, от выстрела к выстрелу не изменяется.

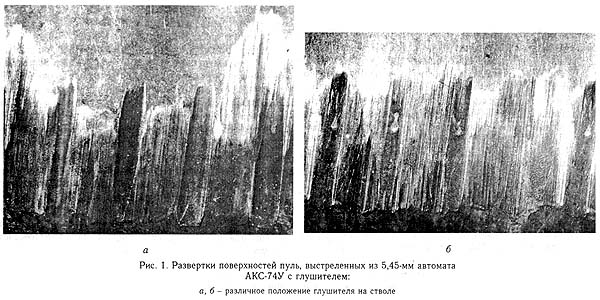

При сравнительном исследовании следов ПБС на пулях, полученных в двух экспериментальных сериях выстрелов, установлены их различия в размерах, локализации, степени выраженности (рис.1). Указанные различия признаков в следах объясняются тем, что поворот глушителя вокруг оси ствола оружия ведет одновременно к продольному и поперечному смещению (крену) контактирующей части корпуса ПБС.
Анализ признаков, отобразившихся в следах на исследуемых пулях, свидетельствует о возможности отождествления как глушителя, так и оружия.
Учитывая особенности образования следов на пулях у подобных комплектов, перед проведением экспериментальной стрельбы следует рекомендовать фиксацию положения ПБС на стволе нанесением на них ряда наружных меток, с измерением длины невыработанного участка резьбового соединения посадочного места ствола.
Если из обстоятельств дела известно, что в ходе преступления использовалось оружие в комплекте с ПБС, а на исследование они представлены порознь, то отстрел следует проводить в объеме, позволяющем получить сравнительный материал, отражающий весь спектр признаков контакта следовоспринимающей поверхности пули с глушителем.
Пренебрежение этой рекомендацией может привести или к увеличению трудоемкости сравнительного исследования, или к ошибочному выводу, особенно в отношении тождества глушителя.
3. Исследование 7,62-мм пистолета модели ТТ в комплекте с глушителем, самодельного изготовления.
Глушитель крепится на направляющей втулке кожуха-затвора с помощью резьбы на ее внутренней стороне. Положение глушителя - фиксированное. Глушитель и канал ствола перед выстрелом соосны.
Были проведены две экспериментальные серии выстрелов (по десять выстрелов - в каждой). В одной серии оружие отстреливалось с ПБС, в другой - без него.
Установлено, что на выстреленных пулях помимо следов канала ствола пистолета образуются также следы глушителя, которые отображаются устойчиво от выстрела к выстрелу.

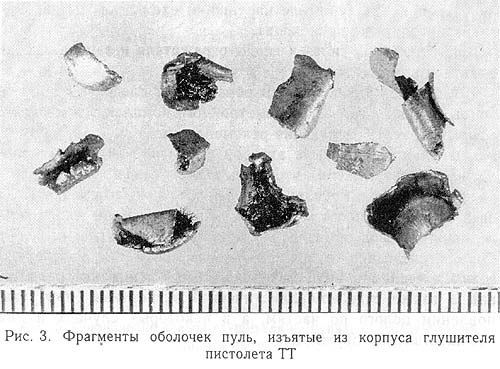

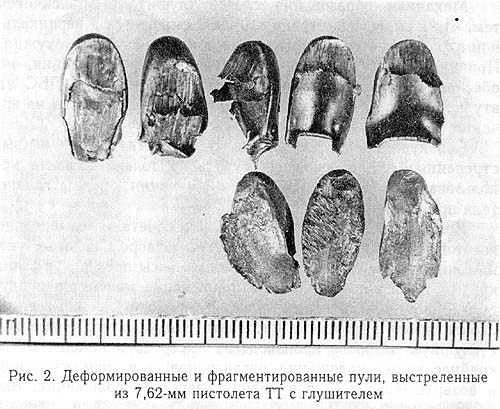

Корпуса пуль при выстреле деформируются и подвергаются фрагментации, так как выходное отверстие глушителя фактически срезает большой слой стружки с поверхности пуль, о чем свидетельствуют частицы их оболочек, остающиеся внутри корпуса ПБС после выстрелов (рис. 2, 3).

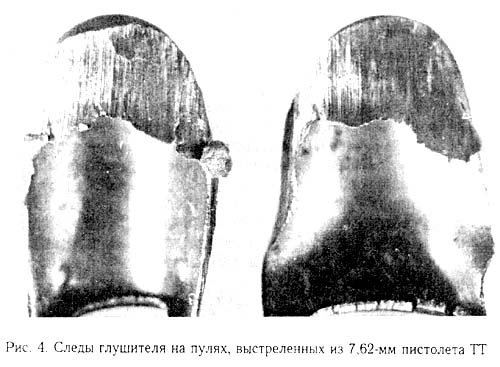

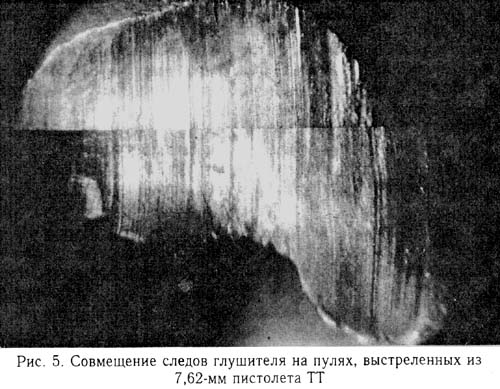

Признаки в следах канала ствола и глушителя на пулях отображаются полно, четко и устойчиво, что позволяет отождествлять как оружие, так и глушитель (рис. 4, 5).
Механизм образования следов глушителя объясняется тем, что в момент выстрела ось ПБС смещается в вертикальной плоскости вверх относительно оси канала ствола оружия. Причиной этого является люфт резьбового соединения, не обеспечивающий достаточную жесткость крепления ПБС на втулке кожуха-затвора. Эта особенность и сказывается на качании корпуса глушителя при выстреле.
Совокупность следов канала ствола и глушителя на выстреленных пулях позволяет судить не только о факте использования оружия с ПБС, но и о качании корпуса глушителя при выстреле.
Кроме того, было установлено, что сочетание самодельно изготовленного глушителя с кожухом-затвором ведет в данном конкретном случае к увеличению массы последнего выше критического значения. Такое приращение массы, не предусмотренное конструкцией оружия, приводит к нарушению схемы работы автоматики пистолета. Кожух-затвор совместно с глушителем после производства выстрела не смещается в крайнее заднее положение, останавливаясь в промежуточном и возвращаясь из него в крайнее переднее положение. Выбрасывания стреляной гильзы не происходит, новый патрон в патронник не досылается, курок не становится на боевой взвод. Перезаряжание оружия производится вручную.
При снятом глушителе нарушений схемы работы автоматики пистолета не происходит.
На стреляных гильзах следы отражателя и зацепа выбрасывателя выражены слабо.
Выявленные особенности образования следов на выстреленных пулях и гильзах рассмотренного комплекта позволяют сформулировать следующие рекомендации:
перед производством экспериментальной стрельбы необходимо убедиться в том, что глушитель на стволе фиксирован;
после экспериментальной стрельбы, в ходе осмотра ПБС следует разобрать его корпус и извлечь из камеры фрагменты оболочки и сердечника пуль. При необходимости они могут быть исследованы в рамках физико-химических экспертиз (для определения вида материала, его качественного состава), а также судебно-баллистической экспертизы (при установлении целого по частям, а в некоторых случаях и для отождествления оружия);
при идентификации оружия по следам на гильзах экспериментальную стрельбу нужно проводить из оружия в комплекте с глушителем, так как только в этом случае следовая картина будет объективно отражать конструктивные особенности исследуемого комплекта;
нарушение схемы работы автоматики пистолета, вызванное не предусмотренным конструкцией оружия превышением массы кожуха-затвора, предполагает особые условия стрельбы. Поэтому на месте происшествия стреляная гильза может быть не обнаружена. Если же в ходе совершения преступления было произведено несколько выстрелов, то ряд вопросов диагностического и ситуационного характера (определение положения стрелявшего и пр.) нельзя решать методами, использующими отдельные характеристики оружия в норме (угол и величина отлета стреляных гильз и пр.).
Описанные в работе конструктивные особенности комплектов «оружие+глушитель», конечно, не охватывают всего многообразия случаев, встречающихся на практике. Однако анализ полученных данных для описанных выше случаев позволяет предпринять попытку их систематизации и обобщения и выявить закономерности следообразования на пулях и гильзах в зависимости от конструктивных особенностей оружия с глушителем.
